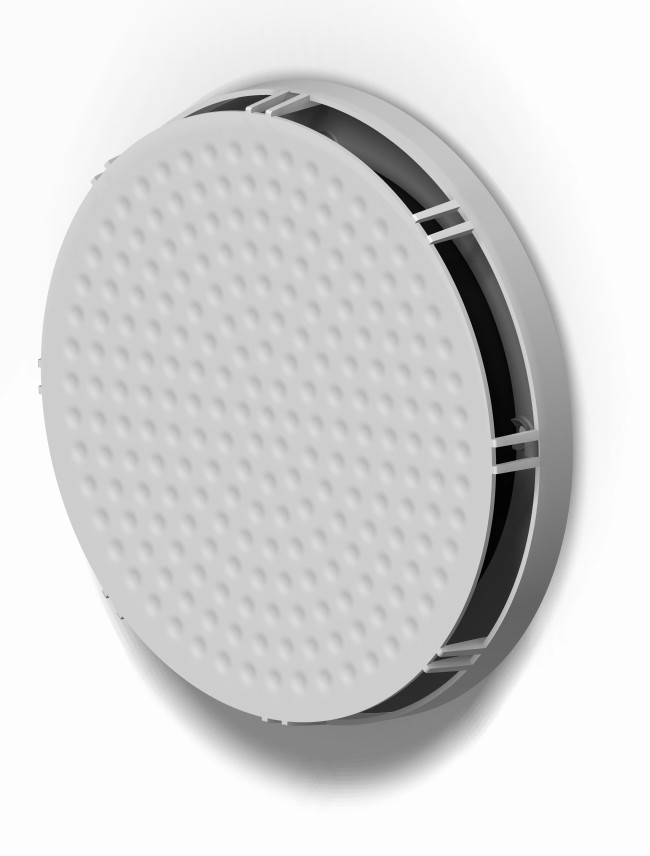

Air-Tonic AT-G60 légbevezető falba épithető (AT-G60)

Leírás

Air-Tonic AT-G60 légbevezető falba épithető (AT-G60)

A légbevezető alkalmas gáztüzelésű berendezések égési levegőjének méretezett ellátására, illetve egyéb célú méretezett levegőellátásra. Ezek az alap, vagy más néven standard kivitelek. Négy alapkivitele létezik a légbevezetőnek. Kereskedelmi forgalomba egy típusú egységcsomag kerül, amelyből mind a négy alaptípus összerakható. A termék csomagolása tartalmazza alapkiszerelésben a szűrőt, és az AT-K125 külső rácsot is. A szűrő csökkenti adott nyomáson az átáramló levegő mennyiségét, kérjük, vegye figyelembe a termékekre vonatkozó jelleggörbéket. A beépítéshez lehetőség szerint előre készítsék el a falban a furatot, melyet bélelhet bármilyen anyagú csővel (amely lejtsen kifelé), de javasoljuk az NA 125 méretű KG-PVC csövet, melyhez termékeink illeszkednek. A béléscső elhelyezésétől el lehet tekinteni, ha a furat pormentes és a légbevezető csonkjához képest keresztmetszet csökkenése nincs. A termék elhelyezésének tekintetében javasoljuk a magasabb helyen történő beépítést, de a szűrő nélküli változat elhelyezhető megfelelő tartó esetén akár radiátor mögé is, illetve amennyiben 2 db légbevezető kerül beépítésre gravitációs légáram kialakításra, tartsa be a tervező által figyelembe vett magasság különbséget. A betervezés során figyelembe kell venni az összekötő cső, illetve a külső rács ellenállását is.
 1 db  AT-G60 fedlap hangcsillapító, hőszigetelő betéttel
– 1 db AT-G60 rögzítő lap termosztát foglalattal
– 1 db AT-G60 szűrő
– 1 db AT-K125 külső kerek esővédős rács
– 1 csomag csavar, és tipli (4-4 db)
– Dokumentáció:
Műbizonylat, Jótállási jegy, Kezelési útmutató, Beépítési előírás, Termékleírás

Műszaki adatok

Letölthető dokumentumok

Air-Tonic termék megfelelőségi nyilatkozat 2022.04

Air-Tonic AT-G60 légbevezető adatlap

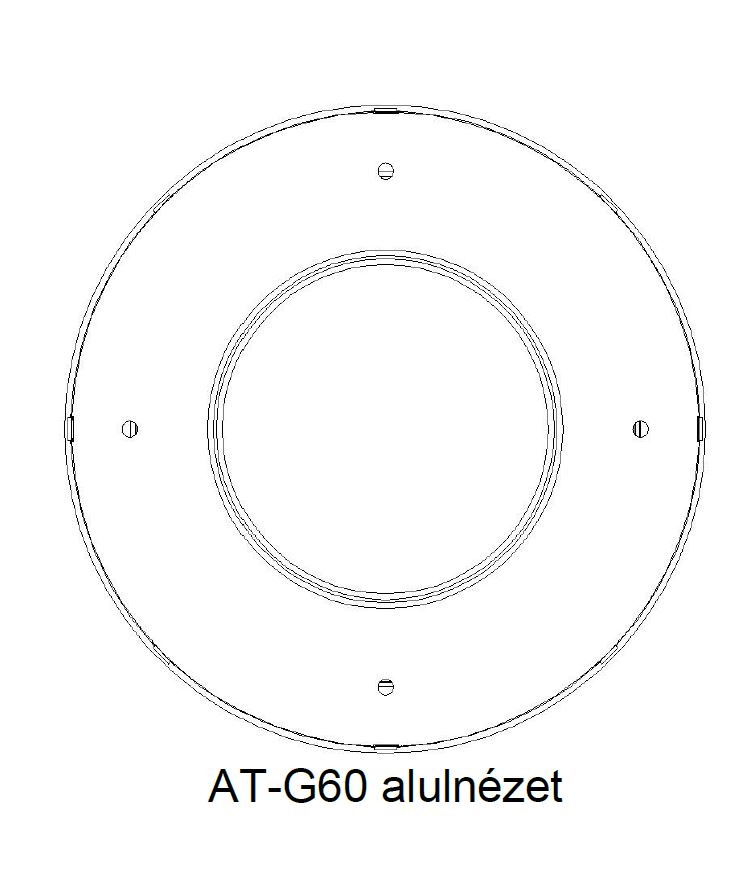

Air-Tonic AT-G60 légbevezető alulnézet

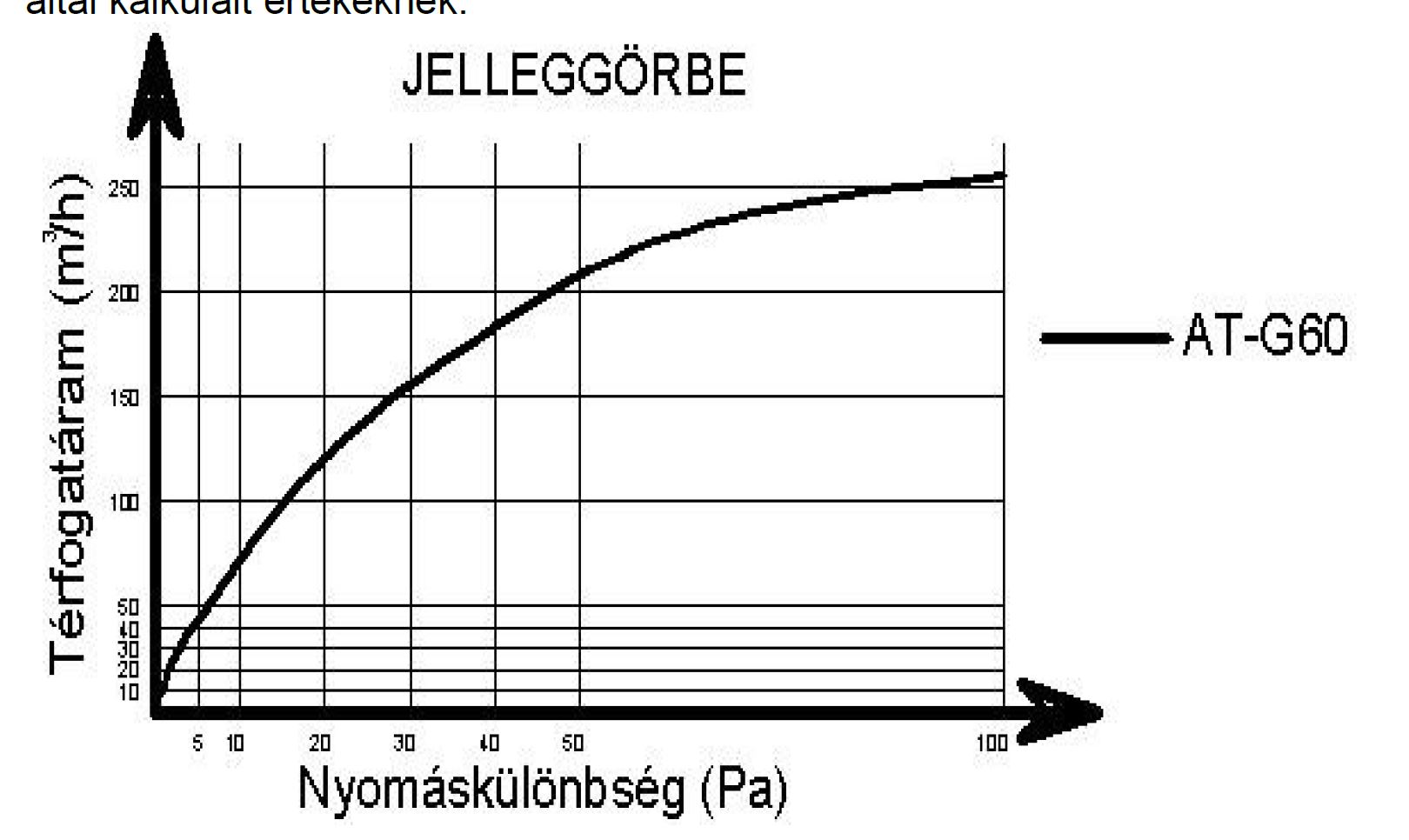

Air-Tonic AT-G60 légbevezető jelleggörbe

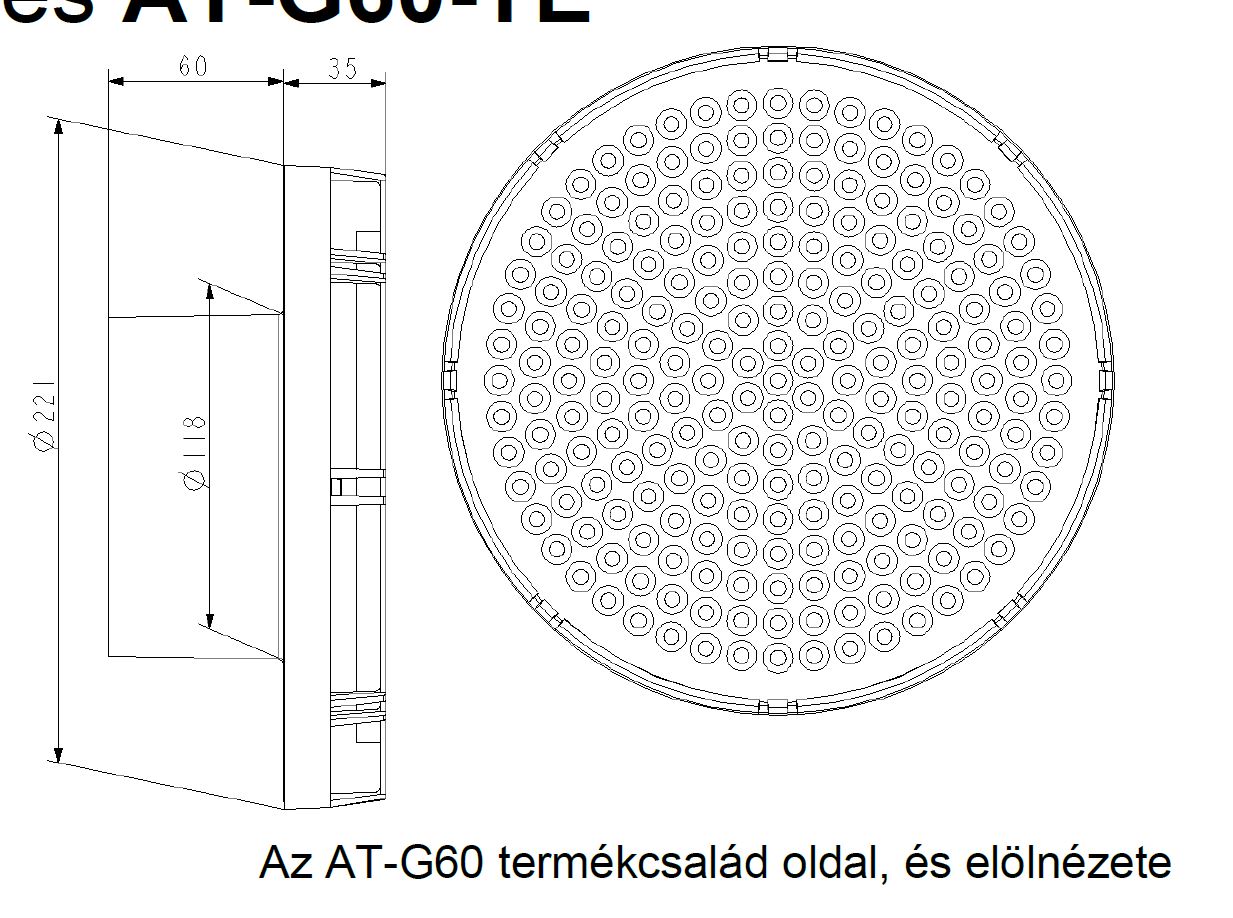

Air-Tonic AT-G60 légbevezető oldal és elölnézet

Air-Tonic AT-G60 légbevezető tervezési segédlet
